[이글캐드 강좌3] 기판에 폴리곤 형태의 GND, VCC 만들기

James 2017-03-20 (월) 11:14 7년전 6044

 안녕하세요



PCB 설계를 하다보면 GND , VCC 핀이 다른핀에 비해 많이 있습니다.

GND, VCC 를 일일이 연결하다 보면 번거롭기도하고 에러가 생길 수 있기 마련입니다.

이럴때 기판 전체를 GND , VCC 성향의 기판으로 만들어 조금더 간단하게 아트웍 할 수 있으며 에러 확률을 줄여 줄 수 있습니다.

그 방법에 대해 설명해드리겠습니다.

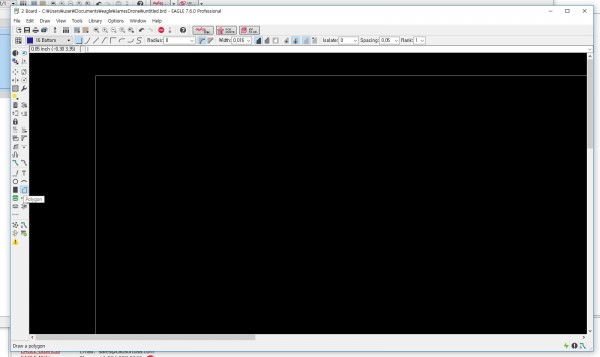

1. 처음엔 아래 사진과 같이 좌측 메뉴의 폴리곤 메뉴를 선택합니다.

22d33c29e7524dfd4952b397357c2869_1489976















2. 좌측 상단에 Bottom 혹은 Top 을 선택해 주면 되는데 bottom은 뒷면, top은 윗면 입니다.

  적용할 기판면에 따라 Bottom 혹은 Top 을 선택하여 주면 됩니다.

저는 Bottom 으로 설정하여 해보겠습니다. ( Bottom 은 파란색 , Top은 빨간색 색상으로 표기 됩니다.)

22d33c29e7524dfd4952b397357c2869_1489976














3. 선택을 하셨다면 기판을 GND 혹은 VCC 형태로 변형시킬곳에 도형을 그려주면 됩니다.

22d33c29e7524dfd4952b397357c2869_1489976














4. 도형을 다 그리고나면 선이 점선으로 변하게 됩니다.

22d33c29e7524dfd4952b397357c2869_1489976















5. 그리고 난 후 도형의 성향(GND혹은 VCC)을 설정해주어야 합니다.

 설정은 좌측 메뉴에 NAME을 선택하여 줍니다.

22d33c29e7524dfd4952b397357c2869_1489976














6. NAME 메뉴를 선택하고 도형을 클릭해주면 아래 사진과 같이 창이 뜨며 VCC, 혹은 GND를 입력 해줍니다.

제가 필요한건 GND이기 때문에 GND로 설정 해주겠습니다.

22d33c29e7524dfd4952b397357c2869_1489976














7. 입력 후 상단 메뉴의 Tools >> Ratsnest 클릭을 해줍니다.

22d33c29e7524dfd4952b397357c2869_1489976
















8. 완성

색상이 채워진 부분에 GND 성향의 기판으로 적용 되었습니다.​

완성 된 후에 성향을 변경 해야되는 경우 좌측 메뉴의 NAME을 선택하여 다시 설정 할 수 있습니다.

22d33c29e7524dfd4952b397357c2869_1489976
