[프로젝트 기반의 이글캐드 강좌: 나만의 아두이노 호환 보드 만들기] 2. 부품 라이브러리 다운로드 받기

데이빗 2016-02-18 (목) 10:45 8년전 8115

회로를 설계하기 위해서 필요한 부품을 직접 디자인할 수도 있지만 오픈된 부품 리스트를 통해서 업그레이드가 가능할 것입니다. 아두이노에 필요한 많은 부품들은 스파크펀(Sparkfun)과 아다푸르트(Adafruit)의 이글캐드 라이브러리를 다운로드 받으면 개발시간을 단축할 수 있으니 꼭 다운로드 받도록 합니다.



1. 스파크펀-이글캐드 라이브러리 다운로드

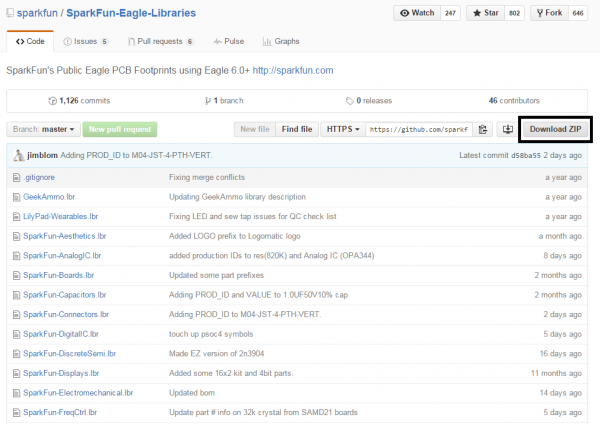

다음의 링크에서 스파크펀에서 제공한 이글캐드용 부품 라이브러리를 다운로드 받을 수 있습니다.

https://github.com/sparkfun/SparkFun-Eagle-Libraries

61530c1f71030ee407bfdc6e89369e7a_1455759

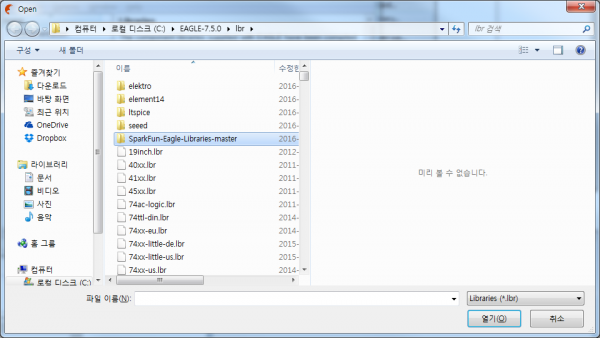

다운로드 받은 압축파일은 이글캐드 프로그램이 있는 폴더내의 라이브러리 폴더에 압축풀기를 합니다.

61530c1f71030ee407bfdc6e89369e7a_1455759

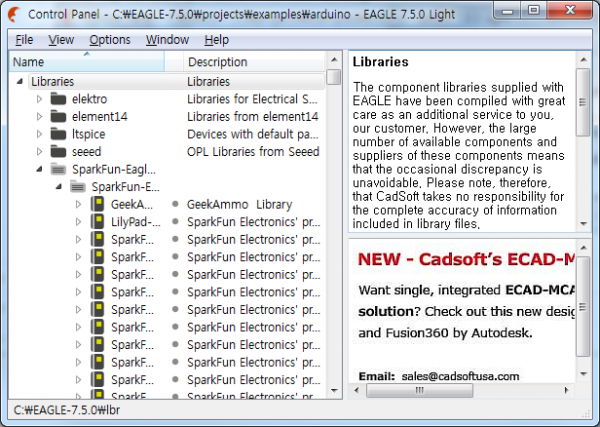

그러면 이글캐드 프로그램에서 자동으로 라이브러리가 추가된 것을 확인할 수 있습니다.

61530c1f71030ee407bfdc6e89369e7a_1455759


2. 아다푸르트-이글캐드 라이브러리 다운로드

아다푸르트도 마찬가지로 다음의 링크에서 라이브러리를 다운로드 받을 수 있습니다.

https://github.com/adafruit/Adafruit-Eagle-Library

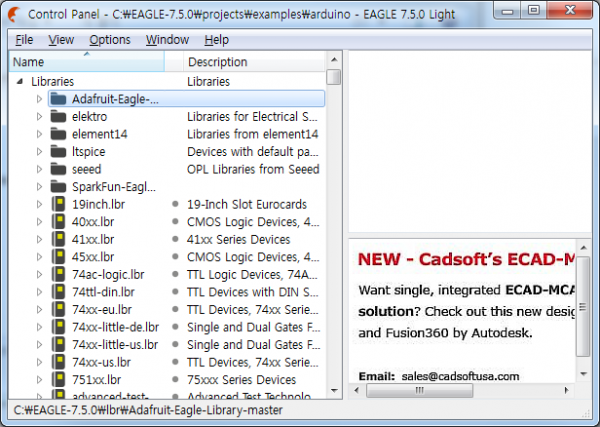

압축파일을 푼 후, 스파크펀-이글캐드 라이브러리가 있는 장소에 압축풀기를 하면 이글캐드에 라이브러리가 등록됩니다.

61530c1f71030ee407bfdc6e89369e7a_1455759


3. 부품 바꾸기

이미 완성되어 있는 회로의 부품을 바꿔야할 경우는 어떻게 해야할까요?

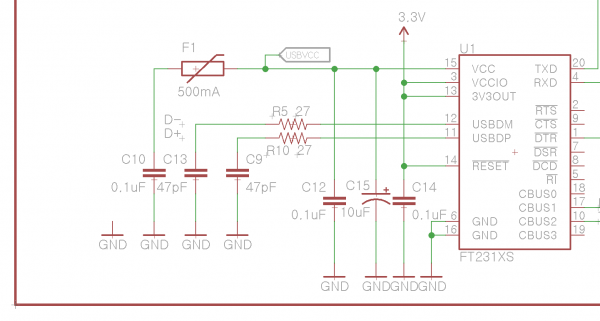

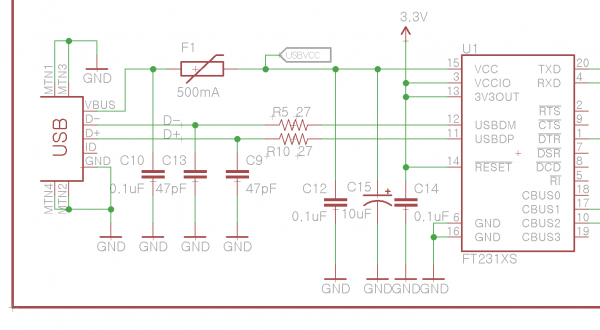

먼저, 스케메틱에서 바꿀 파트를 선택합니다. 오른쪽 마우스 클릭을 통해서 선택할 수 있는데, 이 때 바꿀 부품과의 핀 정보가 다를 수 있기 때문에 연결된 와이어를 삭제합니다. 마찬가지로 와이어에 마우스포인트를 올리고 우클릭을 하면 지울 수 있는 옵션(delete)이 있습니다.

61530c1f71030ee407bfdc6e89369e7a_1455770



61530c1f71030ee407bfdc6e89369e7a_1455771

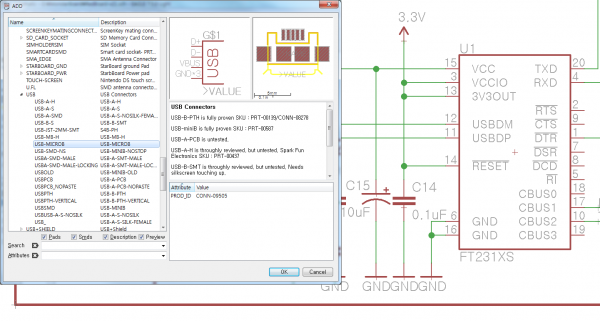

지운 후에는 왼쪽의 아이콘들 중에 ADD라는 버튼을 이용해서 바꾸려는 마이크로 USB 단자 중 SMD 타입을 선택합니다.

61530c1f71030ee407bfdc6e89369e7a_1455771

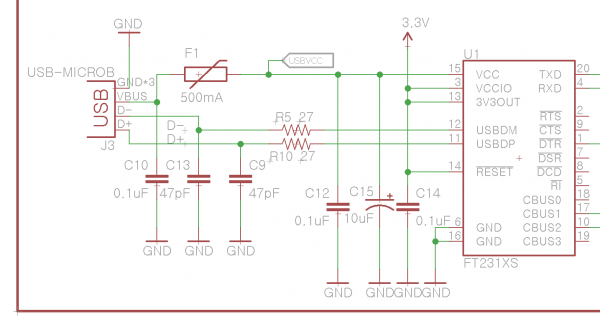

그 다음에 다시 와이어라는 오른쪽 아이콘을 선택해서 다음과 같이 연결을 하게 되면 스케메틱이 완성됩니다.

61530c1f71030ee407bfdc6e89369e7a_1455771

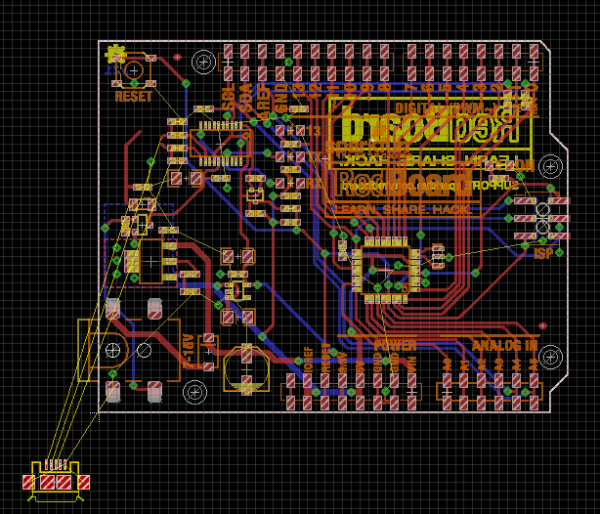

완성된 스케메틱에서 보드 아이콘 (상단에 위치)를 클릭해서 보드로 뷰를 옮기면 다음과 같이 추가된 마이크로 USB 포트가 있습니다.

61530c1f71030ee407bfdc6e89369e7a_1455771

적절한 위치로 마이크로USB 포트를 이동한 후에 와이어링을 하면 미니USB 포트에서 마이크로USB 포트로의 부품 변환된 보드가 완성됩니다.
